一、用途：

WNG 型濃縮池刮泥機用于污水處理廠重力式污泥濃縮池，將濃縮污泥刮集至池底中心集泥坑，以便進一步作污泥脫水處理。

二、特點：

1、傳動環節少，機械效率高，結構緊湊;

2、根據需要可設過扭保護機構，當扭矩達到設定值時自動報警停機，保證設備安全可靠運行;

3、主軸采用剛度大的管式構造，池底不設軸承，根除了環境極壞的池底維護工作。

三、構造及工作過程：

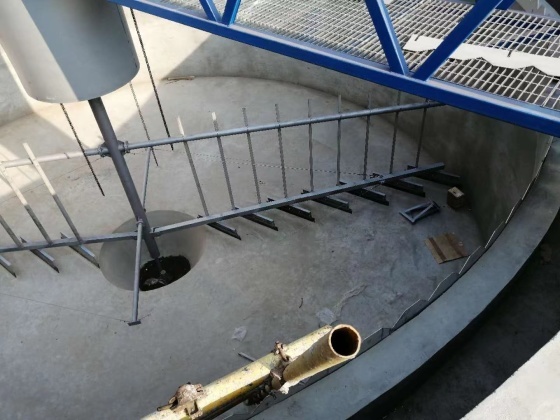

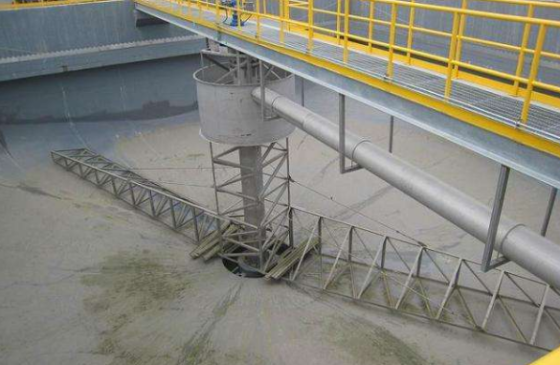

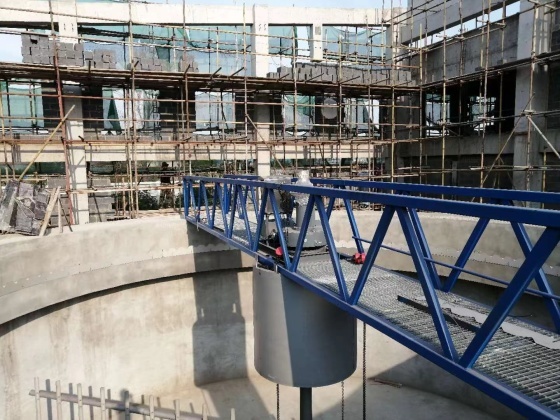

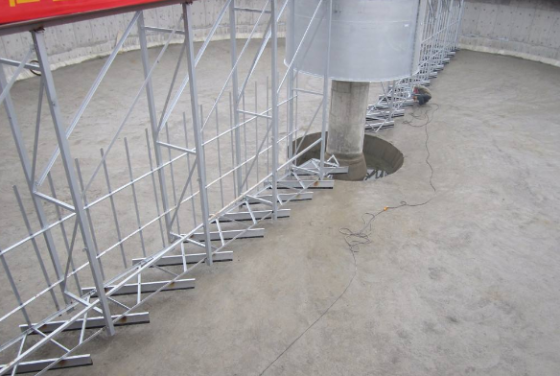

WNG 系列濃縮池刮泥機為懸掛中心傳動，如圖1 所示，由帶電動機立式減速器、帶外齒的回轉軸承、主軸、刮臂、刮板、濃集柵條、穩流筒、控制柜等組成。

刮臂在傳動裝置帶動下繞池中心軸線旋轉，刮臂上的刮板將沉積在池底的污泥由外向內推向池心集泥坑當運行過程中，由于刮板、刮臂受異物卡塞或積泥過多等意外原因導致傳動過扭，在其扭矩達到設定值時，過扭保護機構動作，切斷電源，自動報警停機。

技術參數：

結構圖
